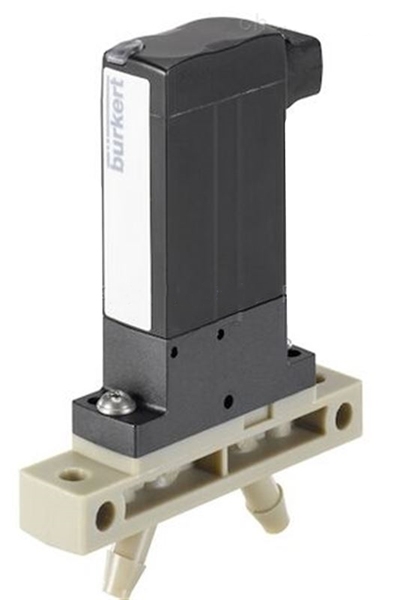

在工業自動化、水處理、醫療設備等領域，寶德（Burkert）電磁閥以高精度、長壽命和快速響應著稱，成為流體控制系統的核心元件。其工作原理融合電磁學、流體力學與材料科學，通過“電信號-磁場-機械動作”的精準轉換，實現對氣體或液體的通斷、分流及流量調節。本文將從結構拆解到動態控制，系統解析這一“隱形管家”的運作邏輯。
一、核心結構：電磁力驅動的精密機械
寶德電磁閥通常由電磁線圈、動鐵芯、靜鐵芯、閥體、密封組件五大模塊構成：
1.電磁線圈：采用耐高溫漆包線繞制，通電后產生交變/直流磁場（根據型號不同，電壓范圍覆蓋DC12V-AC220V）。
2.動鐵芯與靜鐵芯：高導磁率不銹鋼材質，形成磁路閉環。動鐵芯連接閥桿，通過磁場吸合實現直線運動。
3.閥體：根據介質特性選用316L不銹鋼（耐腐蝕）或黃銅（低成本），內部設計流道優化結構，降低壓損。
4.密封組件：采用PTFE、EPDM等材料，確保零泄漏（泄漏率≤1×10^-9 Pa·m3/s），適配水、蒸汽、化學溶劑等介質。
二、動態控制：從電脈沖到流體通斷
以寶德直動式電磁閥（如6011型）為例，其工作循環分為三階段：
1.通電吸合
電磁線圈通電瞬間，動鐵芯在磁場力作用下克服彈簧預緊力，向上移動0.5-2mm。
閥桿帶動密封墊離開閥座，流體從進口（IN）流向出口（OUT），響應時間≤50ms（空氣介質）。
2.穩態保持
動鐵芯與靜鐵芯貼合，磁路損耗降低，線圈功耗從瞬時峰值（如20W）降至維持功率（2-5W），實現節能運行。
3.斷電復位
線圈斷電后，磁場消失，彈簧推動動鐵芯回位，密封墊重新壓緊閥座，切斷流體通路。
特殊設計的“軟著陸”結構（如硅膠緩沖墊）可減少機械沖擊，延長壽命至1000萬次以上。
三、智能進化：從開關控制到比例調節
現代寶德電磁閥集成智能模塊，支持：
1.比例控制：通過PWM信號調節線圈電流，動鐵芯行程與輸入信號成比例，實現流量線性調節（如8611型比例閥精度±1%）。
2.故障診斷：內置壓力傳感器監測閥前/閥后壓差，異常時輸出報警信號（如NAMUR接口）。
3.總線通信：支持PROFIBUS、EtherCAT等協議，可接入工業物聯網（IIoT）系統，實現遠程參數配置與狀態監控。
結語
從半導體制造的超高純氣體控制，到醫療呼吸機的精準氣流調節，寶德電磁閥以“微米級加工精度+毫秒級響應速度”重新定義流體控制邊界。其設計哲學不僅在于機械結構的優化，更體現在對電磁場、流體力學與材料特性的深度協同——這正是德國工業的核心競爭力所在。
